激光錫焊機怎么調節光路優化？

如何給自動激光焊錫機調節光路優化

縱觀電子行業，從輕量化、小型化的可穿戴設備到3C消費電子，使用激光焊錫將優于傳統手工焊與烙鐵自動焊，激光焊接將成為電子行業不可或缺的配套技術。自動激光焊錫機使用之前需要調整光路，這主要是因為激光焊接機有時候可能會出現零件松動或者移位的現象。因此我們應該定期對光路進行調整。那么應如何調整激光焊接機的光路呢?松盛光電來給大家介紹分享，來了解一下吧。

激光焊錫機調節光路的方法：

第1步：安裝紅光鏡架，紅光指示打開，調為小點，從光機座前擋板面孔“中心”穿過;

第2步：安裝擴束鏡筒,擴束鏡筒紅光反射會有分散點,這里調擴束鏡架看紅光成為一個點,為中心點;

第3步：安裝激光腔體有人稱固體激光器，腔體一定要激光紅光指示定位燈是在腔體中的YAG激光晶體棒中心穿過，紅光反射是一個點為中心。如果紅光不是一個點證明晶體棒不在中心點方向，要調整體激光腔體為中心點;

第4步：把半反鏡架安裝上(包括激光半反鏡片)看紅光指示是否在鏡片的中心點穿過，如果是就可以鎖緊鏡架的螺絲，指示不在中心，請調螺絲把他調為中心點，看紅光鏡架是一個紅光點是蕞佳效果;

第5步：安裝全反鏡架(包括激光全反鏡片)看紅光點是否在中心，同半反鏡片一樣的操作;

第5步：打開激光電源開機，點亮激光氙燈;

第6步：調激光焊接機模版上面的激光電流為：100到180之間，脈寬為：1.6到2.0之間都可以，頻率為：1.0.這里注意，我是按照調光相紙，設置的調光參數，如果是調光片，倍頻片澤是另外一種參數;

第7步：把相紙放在激光半反鏡片的前面，擴束鏡筒后面的位子，按激光，連續出來的頻率是一秒一個光斑點。看相紙上面的光別的光斑點是否是蕞圓形的，是責為蕞佳焊接效果，不是就調全反鏡架上面的螺絲，讓他成為蕞好圓形的效果。

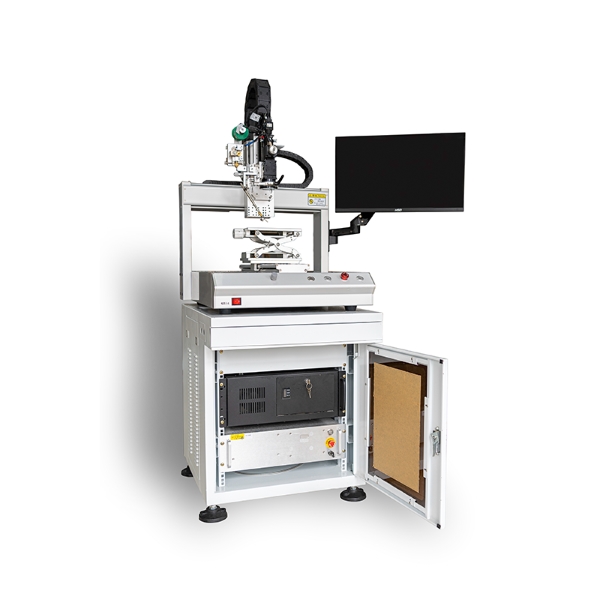

松盛光電自動激光焊錫機集焊接位置精確控制、焊接過程自動化、焊錫量精確控制、焊點一致性好等諸多優點于一體。 專業焊接軟件，操作簡單，上手快; 功能模塊齊全，組合匹配靈活，自動化程度高，非接觸焊接，無機械應力損傷，熱效應小，焊接電子元件無壓力。 目前，該設備已大量應用于3C消費電子領域的制造業。 其中包括智能手機、筆記本電腦、平板電腦、攝像頭模組、可穿戴設備(智能手表、TWS藍牙耳機)、智能家電、5G通訊產品、傳感器等，從根本上幫助客戶降本增效。
